Насосна станція та автоматика: що передбачити до монтажу (Новини компаній)

Облаштування автономного водопостачання починається не біля вітрини магазину, а з рулетки, манометра й розрахунку безпосередньо біля джерела. Дрібні помилки на етапі підготовки комунікацій ведуть до зносу крильчатки, розриву мембран і згоряння обмоток уже на другому році.

Правильно підібрана насосна станція https://toolmax.com.ua/nasosni-stantsiyi з каталогу ToolMax працює без втручання 7-10 років, якщо врахувати гідравлічний опір магістралі, реальний дебіт джерела та специфіку монтажного майданчика.

Місце встановлення: глибина всмоктування та рівень шуму

Закони гідродинаміки обійти неможливо: поверхневий насос піднімає воду з глибини не більше 8-9 метрів - це фізична межа атмосферного тиску. Глибину рахують від осі всмоктувального патрубка до динамічного рівня води (рівня під час активного відкачування). Якщо вода залягає глибше, станція почне кавітувати й зруйнує робоче колесо за кілька годин - тут потрібне занурювальне обладнання або модель із зовнішнім ежектором.

Другий фактор - шум. Асинхронний двигун генерує від 63 до 75 дБ, тому місце за стіною спальні відпадає. Оптимально - утеплений приямок (кесон) біля гирла свердловини або технічна котельня з температурою не нижче +5 °C: замерзання води в равлику розірве корпус.

Матеріал корпусу та рівень шуму

Чавун - для кесонів і щоденної роботи. Нержавіюча сталь - для питного водопостачання й вологих приміщень. Технополімер - для тихої роботи всередині житла й дач.

Розрахунок напору та продуктивності

Розрахунок ведуть за кількістю одночасно відкритих точок згідно з ДБН В.2.5-64:2012.

Крок 1. Продуктивність (Q). Душ (10 л/хв) + мийка (6 л/хв) + пралка (4 л/хв) + полив (15 л/хв) = 35 л/хв. З коефіцієнтом одночасності 0.7 оптимум - 24.5 л/хв (1.47 м³/год).

Крок 2. Напір (H) = H_гео + H_втрат + H_вільний:

• H_гео - перепад висот: 6 м до насоса + 4 м до душу на другому поверсі = 10 м.
• H_втрат - опір труб: 1 м на кожні 10 м труби ПНД Ø32 мм плюс 10 % на кути; за 20 м траси - 2.2 м.
• H_вільний - тиск у крані для техніки: реалістичні 1.5-2.0 бар, тобто 15-20 м (закладати 2.5-3 бар не варто - на такому тиску бюджетні станції не вимикаються за реле).

Разом: 10 + 2.2 + 18 = 30 м, плюс 15 % запасу на знос і просадки напруги. Підсумковий напір - близько 35 метрів.

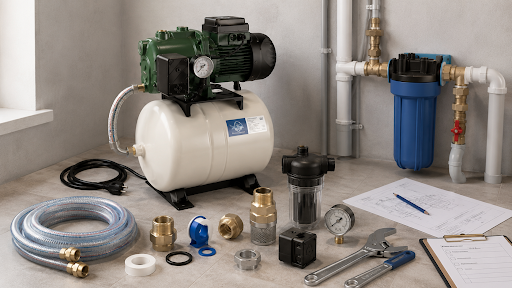

Комплектація: гідроакумулятор, клапан, фільтри

Двигун із гідравлічною частиною сам по собі не працює в автоматичному режимі - потрібна обв'язка. Гідроакумулятор на 24-50 л компенсує гідроудари й зменшує кількість пусків (менше пусків - довший ресурс статора). Зворотний клапан із латунним штоком утримує стовп води в магістралі після зупинки. Косий сітчастий фільтр (вічко 400-500 мкм) монтують строго перед вхідним патрубком - він захищає дифузор від піску-абразиву. Манометр у п'ятірнику дозволяє візуально контролювати спрацьовування автоматики.

Механічне реле чи частотне регулювання

Пружинні реле тиску, контакти яких підгоряють від пускових струмів, поступово відходять у минуле. Сучасний стандарт - частотне регулювання: інвертор аналізує тиск і протік, плавно змінюючи оберти вала під реальну витрату. Один відкритий кран - двигун працює на 20 % потужності, тримаючи стабільний тиск без стрибків. Це прибирає ефект "холодного-гарячого" душу при паралельному вмиканні пралки, економить до 30 % електроенергії та дає електронний захист від сухого ходу, перепадів напруги й мікровитоків.

Чек-лист: 7 кроків перед монтажем

1. Діаметр труб. Всмоктувальна магістраль - не менше 1 дюйма (ПНД Ø32 мм); звуження до 25 мм дасть кавітацію й падіння продуктивності.
2. Зворотний клапан. Ставиться з сіткою на нижньому кінці труби в джерелі - щоб магістраль завжди була заповнена водою.
3. Герметизація. На всмоктуванні - анаеробний герметик або льон із пастою; фум-стрічка при вібраціях дає мікротріщини та підсмоктує повітря.
4. Тиск у гідробаку. У порожньому баку - на 10-15 % нижче порога ввімкнення (1.3-1.5 бар); перевіряється автомобільним манометром через золотник.
5. Заливка водою. Перед першим пуском корпус і труба заповнюються водою через заливний корок; пуск "на суху" спалить торцеве ущільнення за 30 секунд.
6. Заземлення. Обладнання IP44 потребує заземлення й підключення через ПЗВ зі струмом витоку 30 мА.
7. Автоматика. Перевірка порогів увімкнення (зазвичай 1.4 бар) і вимкнення (2.8 бар) під час тестового прогону з манометром.

Звичайна пластикова стружка від труби ПНД, що потрапила під сідло зворотного клапана, здатна за ніч злити воду назад у джерело й змусити автоматику вранці запустити двигун без охолодження. Саме такі дрібниці визначають, чи пропрацює система десятиліття. Тому насосне обладнання https://toolmax.com.ua/nasosy-ta-nasosne-obladnannya, запірну арматуру й автоматику варто підбирати перевірені та з технічними паспортами: у каталозі ToolMax інженери допомагають зібрати систему під конкретний об'єкт.
